Sistemas de Proteção contra Incêndios para armazéns de Açúcar a Granel

Os sistemas de SCI – Segurança Contra Incêndios nos estabelecimentos industriais sempre foram encarados pelos gestores empresariais como uma despesa e não como um investimento. Em função dessa visão, tais sistemas quase sempre ficam relegados a uma eventual disponibilidade de recursos financeiros alocados nos “CAPEX” anuais das unidades produtoras. E esses recursos, principalmente nas plantas mais antigas, advém da obrigatoriedade de implantação após a celebração de TAC – Termo de Ajuste de Conduta da empresa com o Ministério Público, com prazos de execução e implementação em alguns casos, superiores a 8 anos. Com isso, a empresa “ganha” um tempo, distribuindo essas despesas ao longo de algumas safras, conseguindo a manutenção da Licença de Funcionamento sem o AVCB – Auto de Vistoria do Corpo de Bombeiros.

Neste artigo, faremos uma breve abordagem de 3 tipos de SPCI – Sistemas de Proteção e Combate a Incêndios que tem sido aplicado em unidades sucroalcooleiras, sendo o 1º deles de caráter obrigatório pelo Corpo de Bombeiros de São Paulo (CBPMESP) e os demais sendo aplicados de forma complementar ao exigido pelo CB através de demandas específicas de seguradoras ou das equipes técnicas de engenharia e segurança do trabalho das empresas.

A armazenagem de açúcar nas usinas é feita através de armazéns em alvenaria sendo observado também em algumas unidades armazéns lonados e infláveis. As definições técnicas para este tipo de armazenagem, como também para outros tipos de cereais e outros derivados tais como soja, milho, farinha, etc e outros produtos que geram um ambiente potencialmente explosivo, levando ao conceito de área classificada, é abordada pela IT 27 – Instrução Técnica N° 27 – Armazenagem em Silos. O CB define os silos em horizontais, semiesféricos e verticais sendo que nas usinas visualizamos somente o do tipo horizontal, sendo que a armazenagem é feita de 2 formas distintas: in bags e a granel.

Para a armazenagem in bags, o projeto deverá atender os requisitos para Depósito – divisão J-4 – carga de Incêndio > 1.200 MJ/m², como também serem observadas limite máximo da área construída para atendimento à IT 09 – Compartimentação Horizontal e Compartimentação Vertical.

Para armazenagem a granel, objeto principal dessa abordagem, além do atendimento pleno das ITs acima mencionadas como outras correlacionadas, o projeto deverá atender também os requisitos da CT 037 – Consulta Técnica N° 037/600/15 – Armazenamento de Açúcar, a qual dispões os requisitos técnicos adicionais.

Tais novos requisitos surgiram após os acidentes no porto seco da Agrovia em Santa Adélia – SP e nas instalações da Copersucar no Porto de Santos – SP, ocorridos no decorrer do ano de 2013, sendo o acidente em Santos de grandes proporções pois danificou seriamente 3 dos 5 armazéns da empresa que juntos, tinham uma capacidade de armazenamento de 242 mil toneladas de açúcar a granel, além dos danos ambientais graves observados nos 2 casos.

A partir desse novo entendimento, os requisitos para a armazenagem de açúcar a granel passaram de Depósito – divisão J-4 para Silo – divisão M-5, classificação esta que demanda requisitos técnicos adicionais como controle de fontes de ignição, controle de pós, SPDA – Sistema de Proteção Contra Descargas Atmosféricas, dentre outros.

Além das medidas de segurança associados à divisão M-5 da tabela 6M.5 do Decreto Estadual 63.911 de 10 de dezembro de 2.018, a CT 037 acrescenta as seguintes medidas;

– Projeto para a contenção dos resíduos provenientes do Incêndio

– Aplicação de materiais não propagantes de chamas nas esteiras transportadoras e elevadores de caneca

– Chuveiros automáticos com sistema de dilúvio nas esteiras transportadores a elevadores de caneca

– Proteção por cabos sensores nas esteiras transportadores a elevadores de caneca

– Proteção e monitoramento do aquecimento dos mancais dos eixos do acionamento e do tambor, com intertravamento elétrico do sistema, com desligamento automático e manual

– Adequação das instalações elétricas para atendimento às áreas classificadas

– Compartimentação entre silos, nas esteiras transportadoras, através de barreiras corta fogo

– Detecção interna ao silo por sistema de detecção de Incêndio

– Proteção interna ao silo por sistema de canhões monitores auto oscilatórios, com acionamento automático e manual

Podemos observar com as medidas acima, a preocupação mais clara com os danos ambientais causados pelos resíduos gerados pelas operações de combate, notadamente com a formação de um rescaldo de açúcar queimado na forma líquida e sólida. A não contenção adequada no local ou direcionamento para uma bacia de contenção a distância desse rescaldo, poderá dispersá-lo pelas galerias pluviais da planta canalizando tais efluentes para os cursos de água próximos, gerando contaminação e mortandade de flora e fauna dos mesmos, além de inibir a utilização da água para outros usos.

A implementação de recursos para detecção e combate direto nos equipamentos que geram atrito mecânico, como os transportadores e elevadores de caneca, aumenta a rapidez da detecção e combate nos mesmos, minimizando os danos materiais e tempo de parada, além de evitarem a propagação para outros equipamentos ou silos, fato este ocorrido no acidente da Copersucar onde o fogo iniciou-se na TCG-21, atingindo o Armazém 20/21 através dos ELG 01 e posteriormente o Armazém XI através dos ELGs 06/07. A partir desse ponto, através das TCG´s 13/14 e TCG29, o fogo chegou até o Armazém XXI, tendo a conexão final pelos ELGs 10/11, como pode ser visto na figura abaixo. Os Armazéns VI e XVI não foram atingidos pelo Incêndio, porém foram danificados pela queda das galerias que conectavam os armazéns.

Esquemático dos Armazéns de Açúcar da Copersucar – Santos – SP

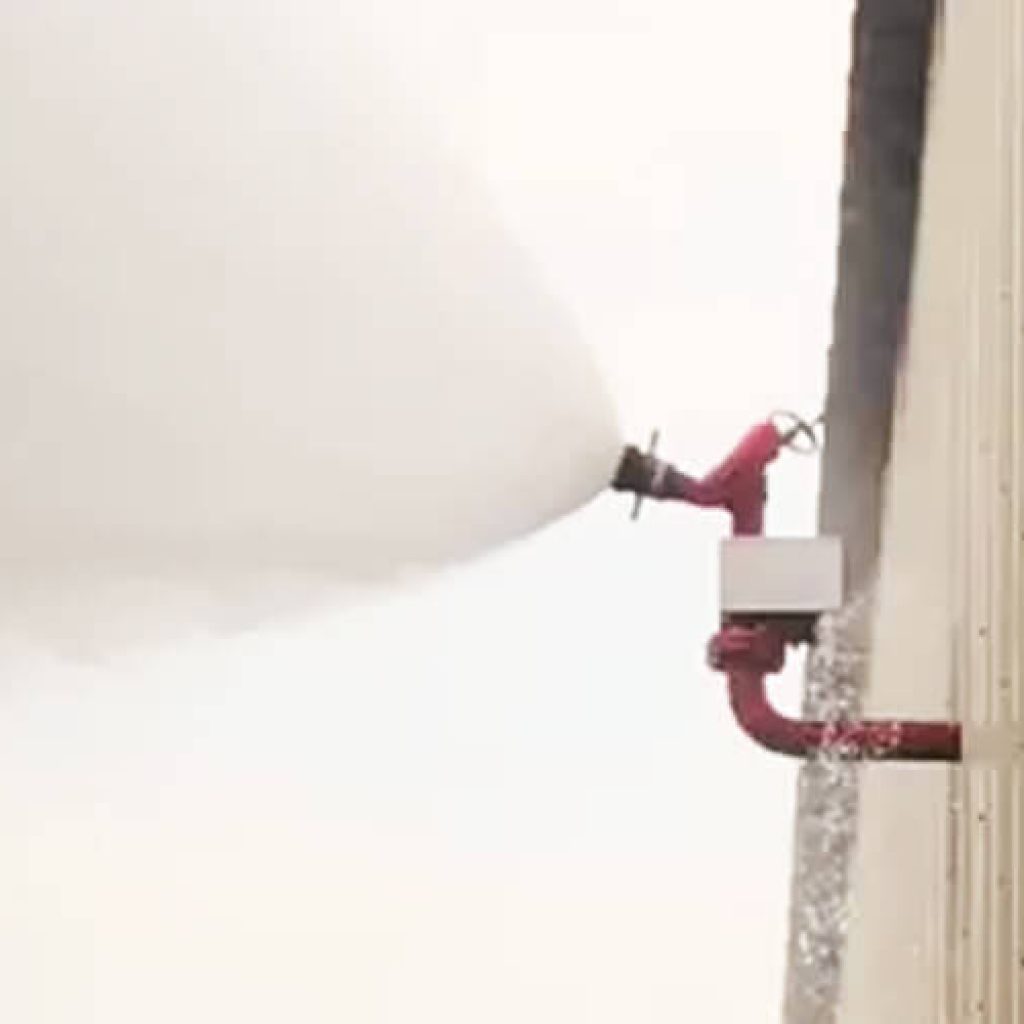

A instalação dos canhões monitores auto oscilatórios internamente aos armazéns propicia um combate efetivo sem a intervenção direta das equipes da Brigada de Incêndios e do Corpo de Bombeiros, exceto no eventual acionamento manual dos dispositivos de comando dos mesmos, disponibilizando esses profissionais para outras ações complementares. Com os requisitos mínimos de vazão de 2.800 lts/min e pressão de 7kgf/cm² para cada canhão, sendo necessária a operação simultânea mínima de 2 canhões e RTI – Reserva Técnica de Incêndio para 150min para o combate ao Incêndio, os danos materiais tendem a serem bastante reduzidos possibilitando assim uma retomada mais breve da operação normal como também uma bonificação na apólice do seguro do empreendimento.

A 3 Fire Engenharia e Sistemas Contra Incêndios tem desenvolvido e executado diversos projetos no mercado sucroalcooleiro com esse tipo de aplicação, inclusive com o desenvolvimento de comportas fixas e móveis totalmente estanques para aplicações onde não é possível construir uma bacia de contenção ou canalizar os resíduos para uma bacia a distância, reduzindo assim o investimento para adequação das instalações quando do vencimento e renovação do AVCB – Auto de Vistoria do Corpo de Bombeiros.

Além de projetos legais (para aprovação no Corpo de Bombeiros), a 3 Fire tem também desenvolvidos projetos especiais para atendimento de requisitos de Seguradoras tais como Sistemas de Detecção e Proteção Fixa por Sprinklers / Aspersores com Sistema de Dilúvio para Destilarias de Álcool e Peneiras Moleculares conforme NFPA 13 – Standard for Installation of Sprinklers Systems, Sistema de Detecção e Proteção Fixa por Água Nebulizada (Water Spray) conforme NFPA 15 – Standard for Water Spray Fixed Systems for Fire Protection para Subestações Elétricas (vide foto anexa), Sistema de Detecção e Proteção Fixo por Gas CO2 para Turbo-Geradores conforme NFPA 12 – Carbon Dioxide Systems, Sistemas de Detecção e Combate Fixos com Gás FM-200 para Salas Elétricas e de TI conforme NFPA-2001 Clean Agente Fire Extinguishing System, Sistemas de Detecção de Fumaça por Aspiração para Painéis e Salas Elétricas conforme NFPA 92 – Smoke Control Systems dentre outros.
